サンプル問題 科目A 問44

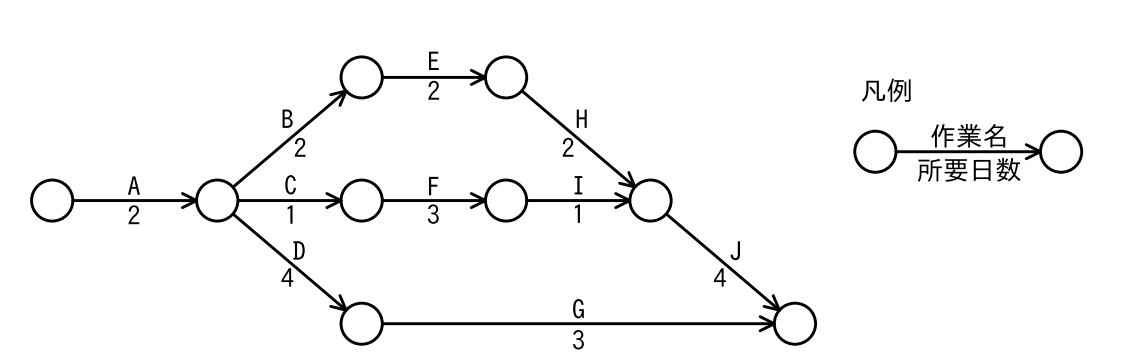

問44 アローダイアグラムの日程計画をもつプロジェクトの，開始から終了までの最少所要日数は何日か。
ア 9 イ 10 ウ 11 エ 12
出典：基本情報技術者試験 サンプル問題
アローダイアグラムとは
この図をぱっと見て、そういえばアローダイアグラムとPERT図の違いを知らないぞ、と思いました。調べてみると、同じもののようです。
また、PERTの説明はこういうサイトを参照。
解き方
この図ではダミーの線がないので、合流するところだけを意識すればいいですね。HとIが合流するところ、JとGが合流するところです。
HとIが合流するところに到達するのは8日後、JとGが合流するところに到達するのは12日後です。
答え
エ
